Máy móc là gì?

Bạn có thể nghĩ rằng biết máy móc là gì là điều hiển nhiên, nhưng thực tế thì khá thú vị khi khám phá. Có rất nhiều thách thức, và có những người có quan điểm đơn giản hóa vấn đề này. Nhiều bộ phận kỹ thuật cơ khí trong các công ty không thực sự học về máy móc. Thuật ngữ "kỹ thuật cơ khí" không đề cập đến các nghiên cứu liên quan đến sản phẩm — mà cụ thể là các phương pháp sản xuất. Kỹ thuật cơ khí là ngành học về các phương pháp gia công như tiện, phay, mài, hàn, nhiệt luyện, và xử lý bề mặt. Thật buồn thay, hầu hết sinh viên kỹ thuật cơ khí đều không được học về máy móc ở trường đại học trước khi bước vào ngành công nghiệp.

Phân loại máy móc

Hiểu về phân loại máy móc là bước đầu tiên để nắm bắt bản chất của chúng. Máy móc có thể chia thành hai nhóm lớn: máy dẫn động và máy truyền động.

Máy dẫn động là nguồn tạo ra chuyển động và năng lượng, bao gồm: động cơ điện, động cơ đốt trong, tuabin khí, tuabin hơi nước.

Máy truyền động là các thiết bị nhận năng lượng từ máy dẫn động để thực hiện công việc cụ thể, bao gồm: máy nén khí, máy bơm, quạt, máy vận chuyển, máy gia công cơ khí, thiết bị điện, máy dùng trong sản xuất điện.

Kết nối giữa hai nhóm này là hệ thống truyền động gồm: khớp nối, trục, hộp số, hệ thống thủy lực, và các bánh răng để thay đổi tốc độ và truyền lực.

Nhìn từ góc độ chuyên gia

Có một điểm khác biệt rõ ràng giữa chuyên gia thực sự và người mới bắt đầu: chuyên gia nhìn vào một cỗ máy và ngay lập tức thấy được điểm yếu — những chỗ có thể gây ra hư hỏng. Nếu bạn làm việc với máy móc đủ lâu, bạn sẽ phát triển được khả năng nhìn nhận này.

Dưới đây là ví dụ minh họa đơn giản về một bơm:

Đối với người bình thường, nó có thể trông giống như "một cỗ máy kim loại phức tạp gắn trên một bệ bê tông." Những người có kiến ​​thức hơn có thể nhận ra đó là một máy bơm ly tâm được dẫn động bởi một động cơ, được kết nối trực tiếp thông qua một khớp nối, cố định trên một bệ, và bệ này được đặt trên một nền móng. Tuy nhiên, chỉ như vậy vẫn chưa đủ để được gọi là chuyên gia.

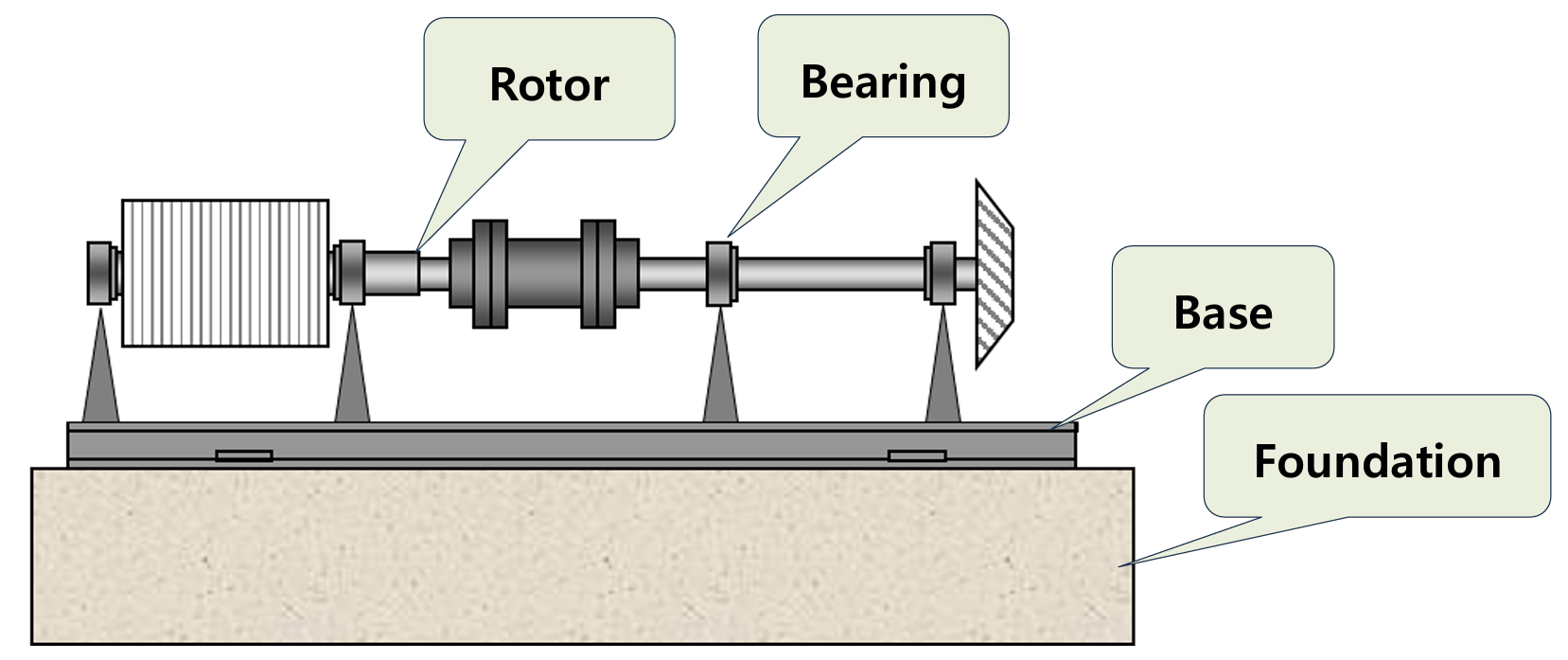

Vậy, một cỗ máy trông như thế nào trong mắt một chuyên gia? Nếu bạn nhìn nhận cỗ máy như trong sơ đồ bên dưới, bạn có thể tự coi mình là một chuyên gia rồi.

Tất cả máy móc đều gồm bộ phận quay (rotor) và bộ phận đứng yên.

Rôto bao gồm các bộ phận như trục, cánh quạt và khớp nối, có thể được coi là một cụm quay duy nhất. Cấu trúc bao gồm vỏ, đế và móng, được cố định với nhau thành một cấu trúc thống nhất.

Đến đây, ta có thể đặt câu hỏi: Điều gì sẽ xảy ra nếu trục quay có thể lơ lửng giữa không trung? Nghĩa là, nếu rôto và cấu trúc không tiếp xúc với nhau, liệu máy móc vẫn gặp sự cố?

Nếu trục quay thực sự có thể lơ lửng, thì sẽ không có lý do gì để máy móc bị hỏng.

Rung động sẽ xảy ra trong rôto, nhưng không có sự tiếp xúc với cấu trúc, nên sẽ không có hư hỏng. Thêm vào đó, vì cấu trúc sẽ không tiếp xúc với rôto, nên sẽ không có sự truyền rung động hoặc va chạm.

Tuy nhiên, vì chúng ta không thể làm cho trục lơ lửng trong không trung, khi rôto tiếp xúc với cấu trúc, nhiệt độ cao sẽ nhanh chóng tăng lên, khiến nó bị kẹt. Do đó, ổ trục đã được phát minh để ngăn ngừa những hư hỏng như vậy. Do đó, trong khi trục và kết cấu không bị hỏng, các ổ bi ở giữa dễ bị mòn

Máy móc không hỏng; ổ bi mới hỏng.

Chúng ta không nên nói "hỏng máy" mà nên nói "hỏng ổ bi".

Ổ bi được làm từ loại thép cứng nhất hiện có - thép ổ bi. Nếu có vật liệu nào cứng hơn, chúng ta sẽ sử dụng nó để làm ổ bi.

Ổ bi hoạt động trong điều kiện khắc nghiệt. Kéo dài tuổi thọ của ổ bi đồng nghĩa với việc kéo dài tuổi thọ của máy. Ngăn ngừa hỏng máy cũng đồng nghĩa với việc ngăn ngừa hỏng ổ bi.

Nguyên nhân lớn nhất gây hỏng ổ bi là vấn đề bôi trơn và tải trọng hướng tâm tác động lên ổ bi.

Trong thiết kế máy móc, nguyên tắc cơ bản nhất là đảm bảo bôi trơn ở mọi nơi có tiếp xúc kim loại với kim loại.

Bôi trơn và tải trọng ban đầu

Thách thức đầu tiên mà những người chế tạo ra các cỗ máy đầu tiên có lẽ phải đối mặt chính là việc bôi trơn ổ trục (bearing).

Mặc dù họ có thể đã chế tạo được ổ trục cho một số ứng dụng nhất định, nhưng những bánh xe nước quay chậm trong quá khứ thực tế không có hoặc không cần đến ổ trục. Khi họ bắt đầu chế tạo các thiết bị quay với tốc độ cao, họ nhanh chóng nhận ra rằng dù sử dụng loại thép bền đến đâu thì trục quay cũng sẽ nóng lên và bị bó cứng chỉ sau một thời gian ngắn hoạt động.

Việc tra dầu vào các bề mặt kim loại tiếp xúc với nhau có thể tạm thời giải quyết vấn đề, nhưng đó chỉ là biện pháp ngắn hạn. Dầu cuối cùng sẽ chảy mất và không thể chịu được tải trọng lớn.

Sự phát sinh nhiệt là dấu hiệu cho thấy năng lượng nhiệt được tạo ra bởi ma sát. Để giảm ma sát, cần có cả cơ cấu cơ khí chuyên dụng lẫn chất bôi trơn hiệu quả. Có thể nói việc phát minh ra ổ trục và mỡ bôi trơn là một trong những bước đột phá quan trọng nhất giúp các loại máy móc đáng tin cậy ra đời.

Sau khi ổ trục và chất bôi trơn được phát minh, chúng có thể đã hoạt động tốt trong một thời gian. Tuy nhiên, dần dần người ta nhận ra rằng ổ trục, ngay cả khi được bôi trơn đầy đủ, vẫn là bộ phận sẽ mòn dần và cuối cùng hết tuổi thọ do ma sát liên tục.

Thông qua kinh nghiệm thực tế, họ nhận thấy rằng dù đã cố gắng tối ưu ổ trục và bôi trơn, tuổi thọ của máy móc vẫn khác nhau rất nhiều tùy theo ứng dụng. Ngay cả những máy móc về lý thuyết là giống hệt nhau cũng có tuổi thọ vận hành khác biệt đáng kể. Chính sự khác biệt này đã dẫn đến việc phát hiện ra thách thức thứ hai của những người thợ máy thời kỳ đầu: tải hướng tâm tác động lên ổ trục (radial load), hay còn gọi là preload (tải tiền ép).

Tải hướng tâm tác động lên ổ trục có hai dạng. Dạng thứ nhất là tải tự phát sinh do rung động xoáy mất cân bằng (unbalanced whirling vibration). Dạng thứ hai là tải phát sinh từ các lực bên ngoài do trục bị lệch tâm hoặc lệch đồng trục (shaft misalignment).

Khi xảy ra sai lệch đồng trục, trục sẽ tác động lực lên ổ trục do đường tâm của nó bị lệch. Ngược lại, nếu nhìn từ phía trục, có thể xem như ổ trục đang tác động lực lên trục.

Vấn đề này cực kỳ quan trọng trong lĩnh vực máy móc. Có thể lấy ví dụ từ giao thông đường bộ: mức độ hư hỏng của mặt đường do xe cộ gây ra được cho là tỷ lệ với lập phương của trọng lượng xe. Chẳng hạn, thiệt hại do một chiếc xe du lịch nặng 1 tấn gây ra không chỉ ít hơn 10 lần so với một xe tải 10 tấn, mà có thể ít hơn đến 1.000 lần.

Nguyên lý tương tự cũng áp dụng cho ổ trục. Tuổi thọ của ổ trục tỷ lệ nghịch với lập phương của tải hướng tâm (rung động) mà nó phải chịu.

Preload là tải trọng mà ổ trục đã phải chịu ngay cả trước khi máy bắt đầu vận hành, chủ yếu do hiện tượng lệch đồng trục của trục quay. Nói cách khác, ngay từ trước khi máy khởi động, ổ trục đã ở trong trạng thái chịu tải.

Đó là lý do trong ngành cơ khí có câu nói:

"Dù một máy quay có lớn bằng cả ngôi nhà, nó vẫn phải có thể quay bằng tay một cách nhẹ nhàng."

Ý nghĩa của câu nói này là preload càng lớn thì ma sát càng cao, khiến việc xoay trục bằng tay trở nên khó khăn.

Về bản chất, một sự cố hỏng máy gần như đồng nghĩa với sự hỏng hóc của ổ trục. Mà hư hỏng ổ trục lại tỷ lệ với lập phương của tải hướng tâm, vốn liên quan trực tiếp đến preload. Do đó, để giảm thiểu sự cố và kéo dài tuổi thọ máy móc, việc căn chỉnh đồng trục (shaft alignment) chính xác là điều bắt buộc.

Đây chính là bài học sâu sắc mà những người thợ máy tiên phong đã đúc kết được sau rất nhiều năm thử nghiệm và thất bại.

Có người có thể nói:

"Chúng tôi cũng rất chú trọng đến việc căn chỉnh trục; chúng tôi hiểu tầm quan trọng của nó."

Tuy nhiên, họ có thể chưa thực sự hiểu những người đi trước đã phải trải qua bao nhiêu công sức và gian khổ để đạt được tri thức đó, hoặc chưa nhận thức được rằng đây chính là yếu tố quan trọng nhất quyết định tuổi thọ của máy móc.

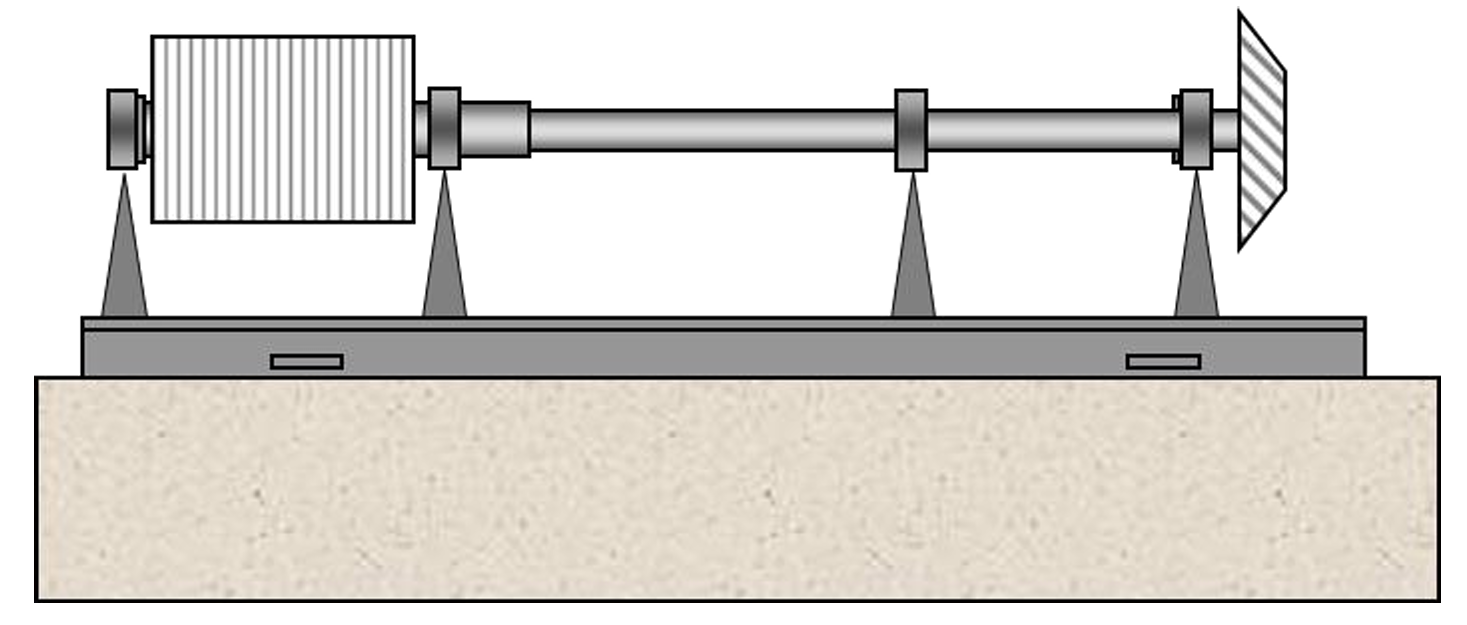

Có lẽ những cỗ máy đầu tiên đã được chế tạo theo cách như sau:



Nếu máy móc được chế tạo theo cách này thì tỷ lệ hỏng hóc có thể giảm xuống chỉ còn một phần mười.

Tuy nhiên, khi các nhà phát triển động cơ điện tiến tới việc tiêu chuẩn hóa động cơ và muốn áp dụng chúng cho nhiều loại máy móc khác nhau, họ đã tách riêng các trục quay. Họ đơn giản kết nối chúng lại bằng các khớp nối (coupling), cho rằng chúng sẽ hoạt động trơn tru với nhau.

Nhưng trong quá trình liên kết các trục đã được tách rời này, hiện tượng sai lệch đồng trục (misalignment) xuất hiện. Sự sai lệch đó tạo ra preload (tải tiền ép), khiến ổ trục phải chịu tải hướng tâm lớn, và kết quả tất yếu là các hỏng hóc xảy ra.

Loại bỏ preload có nghĩa là cho phép trục quay hoạt động mà không phải chịu bất kỳ lực bên ngoài nào tác động lên nó. Trục phải được tự do chuyển động, gần như ở trạng thái lơ lửng trong không trung, không bị ép buộc hay cản trở bởi bất kỳ lực dư thừa nào.

Đây được xem là tinh hoa của thiết kế máy móc.

Nói cách khác, mục tiêu lý tưởng trong thiết kế hệ thống quay là:

Trục chỉ quay để truyền công suất, không phải để chống lại các lực phát sinh từ sai lệch lắp ráp.

Khi đạt được điều đó, tải tác động lên ổ trục sẽ giảm xuống mức tối thiểu, ma sát và nhiệt phát sinh sẽ giảm, tuổi thọ ổ trục tăng lên đáng kể, đồng thời độ tin cậy của toàn bộ máy móc cũng được cải thiện.

Câu chuyện cũ và bài học mới

Một buổi tối, một người đàn ông đang đi dạo trong công viên thì thấy có người đang chăm chú tìm kiếm thứ gì đó dưới ánh đèn đường.

Tò mò, ông hỏi:

"Anh đang tìm gì mà chăm chú thế?"

Người kia đáp:

"Tôi bị mất một tờ 100 đô la nên đang cố tìm nó."

Nghĩ rằng 100 đô la là một số tiền không nhỏ, người đàn ông quyết định giúp tìm.

Hai người tìm kiếm khá lâu, nhưng dù cố gắng đến đâu cũng không thấy tờ tiền đâu cả. Cuối cùng, người đàn ông hỏi lại:

"Chúng ta tìm cũng khá lâu rồi. Anh chắc là anh làm rơi nó ở đây chứ?"

Người kia trả lời:

"Không, thật ra tôi làm rơi nó ở trong khu rừng phía bên kia."

Nghe vậy, người đang giúp tìm vô cùng sửng sốt rồi bực bội hỏi:

"Nếu anh làm rơi nó trong rừng thì sao lại tìm ở đây thay vì vào đó?"

Người kia đáp:

"Vì trong rừng tối quá! Ở đó không có đèn."

Đôi khi chúng ta cũng xa rời bản chất của vấn đề như vậy.

Trong quá trình cố gắng giải quyết một vấn đề, chúng ta thường dành phần lớn thời gian và công sức cho những việc không thực sự liên quan đến nguyên nhân cốt lõi.

Nếu mục tiêu công việc của chúng ta là giảm hỏng hóc máy móc và kéo dài tuổi thọ thiết bị, thì chúng ta phải tiếp cận đúng nguyên nhân gốc rễ của vấn đề.

Bản chất không phải là thứ có thể thỏa hiệp được.

Bạn không thể tìm thấy thứ mình đánh mất chỉ bằng cách tìm ở nơi có ánh sáng tốt hơn, nếu thực tế nó đã bị mất ở một nơi khác.

Tương tự, trong lĩnh vực máy móc, nếu nguyên nhân chính gây hỏng hóc là preload do lệch đồng trục, dẫn đến tải hướng tâm lớn tác động lên ổ trục, thì việc chỉ tập trung vào những biện pháp dễ thấy hoặc dễ thực hiện hơn sẽ không giải quyết được tận gốc vấn đề.

Muốn giảm sự cố và kéo dài tuổi thọ thiết bị, phải tìm đúng nơi mà vấn đề phát sinh — chính là căn chỉnh trục chính xác và loại bỏ preload. Đó mới là con đường đi thẳng vào bản chất của vấn đề.

Kết luận

Bản chất của máy móc là để trục có thể chuyển động tự do mà không chịu bất kỳ lực bên ngoài nào.

Trục phải giống như đang lơ lửng giữa không trung, chỉ được các ổ trục nâng đỡ, và không tồn tại preload (tải tiền ép).

Việc theo dõi hỏng hóc, phân tích rung động, thay ổ trục định kỳ, hay nâng cấp lên các loại ổ trục đắt tiền hơn có thể đều quan trọng, nhưng đó không phải là bản chất của vấn đề.
