Phân tích phổ rung động – Giải pháp giám sát tình trạng máy móc tự động

Tổng quan

Trong bảo trì công nghiệp hiện đại, việc phát hiện sớm hư hỏng máy móc đóng vai trò then chốt để giảm thiểu thời gian dừng máy và chi phí sửa chữa. Phân tích phổ rung động là một trong những phương pháp hiệu quả nhất để chẩn đoán tình trạng máy một cách tự động, khách quan và liên tục.

Tại sao cần phân tích phổ rung động?

Mỗi máy móc trong quá trình vận hành đều phát sinh rung động. Hai thông số cơ bản được sử dụng để đánh giá là:

• Tần số: Cho biết vị trí và nguyên nhân của hư hỏng. Mỗi loại lỗi (mất cân bằng, lệch trục, hư bạc đạn...) tạo ra đặc trưng tần số riêng biệt có thể nhận dạng được.
• Biên độ: Phản ánh mức độ nghiêm trọng của hư hỏng. Biên độ càng cao, tình trạng máy càng xấu.

Tuy nhiên, thực tế cho thấy biên độ rung động thay đổi rất lớn tùy theo loại máy, kích thước và cấu trúc cơ học. Điều này khiến việc đánh giá bằng kinh nghiệm trở nên không đáng tin cậy, ngay cả với kỹ sư lành nghề.

Giải pháp: Hệ thống giám sát tự động

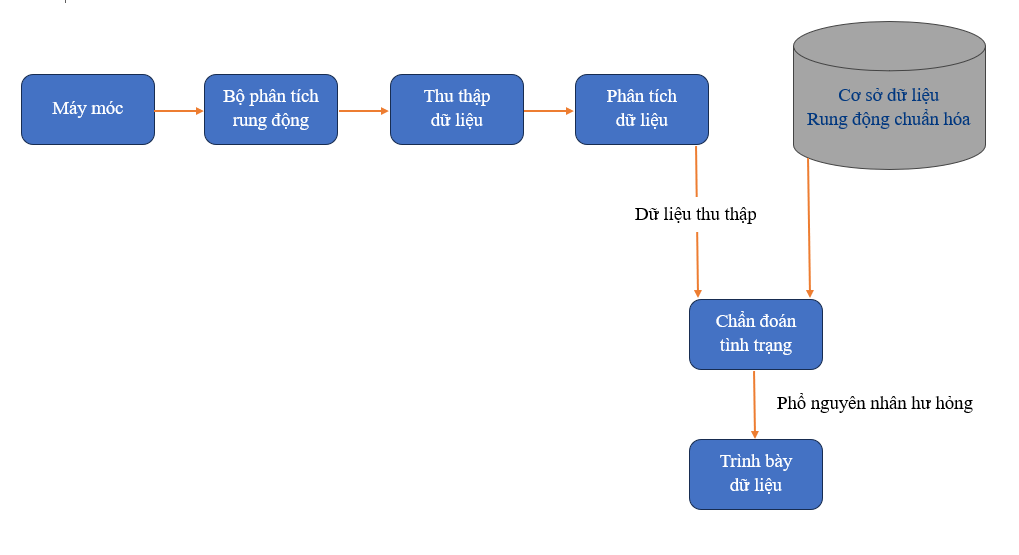

Để khắc phục hạn chế trên, một hệ thống giám sát tình trạng tự động được xây dựng theo quy trình khép kín gồm các bước:

1. Thu thập dữ liệu rung động liên tục từ cảm biến gắn trên máy.
2. Xử lý tín hiệu bằng thuật toán FFT (Fast Fourier Transform) để chuyển tín hiệu thô sang miền tần số.
3. Lưu trữ và chuẩn hóa dữ liệu vào cơ sở dữ liệu phổ rung động tham chiếu.
4. Chẩn đoán tình trạng bằng cách so sánh phổ thực tế với cơ sở dữ liệu để xác định nguyên nhân hư hỏng.
5. Hiển thị và cảnh báo kết quả cho người vận hành qua giao diện đồ họa trực quan.

Phân loại tình trạng máy

Hệ thống có khả năng phân loại tình trạng máy theo các mức:

Lợi ích thực tiễn

• Phát hiện hư hỏng sớm hơn so với phương pháp truyền thống.
• Giảm sự phụ thuộc vào kinh nghiệm cá nhân của kỹ sư.
• Hỗ trợ lập kế hoạch bảo trì dự phòng chính xác hơn.
• Giảm thiểu thời gian dừng máy ngoài kế hoạch và chi phí sản xuất.
