1. Giới thiệu

Trong quá trình thu thập dữ liệu tại hiện trường, việc lựa chọn loại nam châm đóng vai trò then chốt trong việc thu được dữ liệu chính xác và đáng tin cậy. Nam châm bề mặt phẳng có khả năng truyền rung tốt hơn và thường được ưu tiên sử dụng để tối đa hóa dải đáp ứng tần số của cảm biến.

Nam châm bề mặt phẳng thông thường giới hạn đáp ứng tần số cao nhất của cảm biến ở mức 600.000 CPM, trong khi nam châm bề mặt cong giới hạn đáp ứng tần số cao nhất ở khoảng 120.000 CPM. Tuy nhiên, bề mặt lắp đặt phải thực sự phẳng để tận dụng được những ưu điểm của nam châm bề mặt phẳng.

Nghiên cứu trường hợp này minh họa ví dụ thực tế về sự khác biệt trong thu thập dữ liệu khi sử dụng nam châm phẳng và nam châm hai ray trên cùng một vỏ ổ trục cong.

2. Phân tích

Metrostic đã thu thập dữ liệu từ cùng các ổ trục được gắn trên nam châm bề mặt phẳng và bề mặt cong, trên các máy sau:

  • Motor điện – đầu dẫn động và đầu không dẫn động
  • Bơm – đầu dẫn động và đầu không dẫn động

3. Sản phẩm Sử dụng

Các sản phẩm CTC sau đây được sử dụng trong nghiên cứu này:

  • AC102-1A – Gia tốc kế xuất phía trên, kích thước tiêu chuẩn, độ nhạy 100 mV/g
  • AC104-1A – Gia tốc kế xuất phía bên, kích thước tiêu chuẩn, độ nhạy 100 mV/g
  • MH123-1A – Đế gắn nam châm bề mặt phẳng, đường kính ngoài 1,25 in. (31,75 mm), chiều cao 0,68 in. (17,27 mm)
  • MH114-3A – Đế gắn nam châm hai ray, đường kính ngoài 1,40 in. (35,56 mm), chiều cao 0,75 in. (19,05 mm)
  • CB104-C555-006-K2C-SF – Bộ cáp và đầu nối

4. Kết quả

  • Hầu hết các giá trị đo tổng thể thu được khi sử dụng nam châm bề mặt phẳng đều cao hơn một cách nhất quán so với các giá trị ghi được khi sử dụng đế nam châm hai ray.
  • Các phép đo thực hiện bằng đế nam châm bề mặt phẳng đã làm suy giảm một số đỉnh trong dải tần số trung bình đến cao.
  • Các phép đo thực hiện bằng đế nam châm bề mặt phẳng có thể tạo ra các đỉnh tại tần số giả do thiếu độ cứng vững (chuyển động lắc lư) của gia tốc kế trên vỏ máy.

5. Dữ liệu Thu thập bởi Metrostic

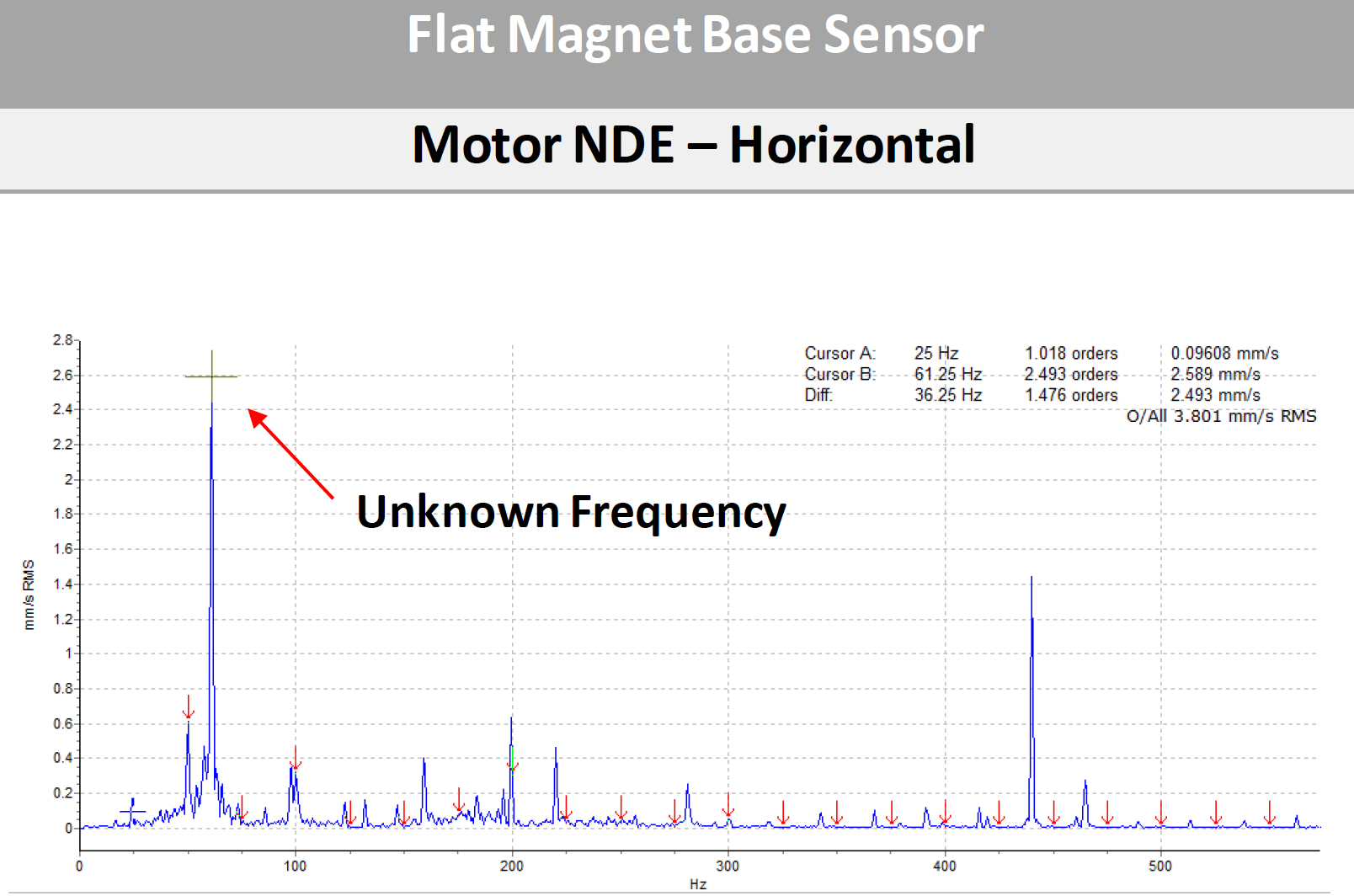

                                                 Cảm biến dùng Đế Nam châm phẳng

Motor NDE – Phương nằm ngang



Phổ tần số hiển thị mức rung cao hơn. Phổ tần số thể hiện các đỉnh rung nâng cao tại 61 Hz không xuất hiện ở bất kỳ phép đo nào khác. Phổ tần số cho thấy sự suy giảm của dữ liệu rung tại tần số trung bình và cao

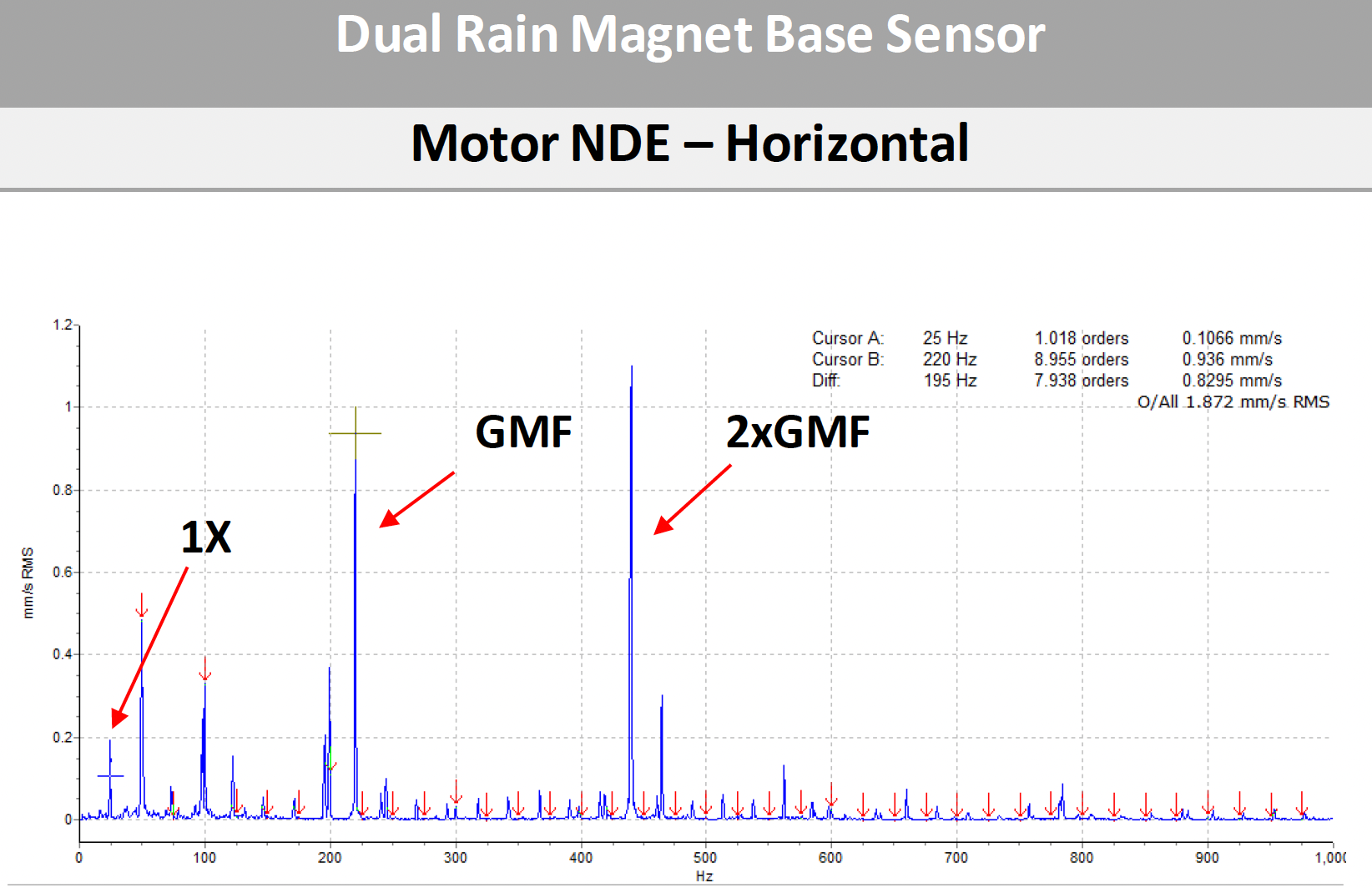

                                                 Cảm biến dùng Đế Nam châm hai ray

Motor NDE – Phương nằm ngang



Phổ tần số thể hiện rõ ràng các đỉnh rung tại tốc độ vận hành motor 1x và tần số ăn khớp bánh răng 9x cùng các họa âm.

6. Kết luận

Điều cực kỳ quan trọng đối với các nhà phân tích rung là phải có cả đế nam châm phẳng lẫn đế nam châm hai ray trong bộ dụng cụ của mình. Mặc dù nam châm phẳng có nhiều ưu điểm, nhưng bề mặt lắp đặt cần được đánh giá kỹ lưỡng để xác định liệu nam châm phẳng có thể được sử dụng đáng tin cậy hay không.
