Tổng quan máy
Chi tiết báo cáo phân tích có thể xem tại đây: Chẩn đoán rung máy nén khi Hitachi SDS-U450S
Máy nén khí trục vít 2 cấp không dầu SDS-U450S là dòng máy công nghiệp cao cấp, sử dụng hai đầu nén trục vít (sơ cấp và thứ cấp) nối tiếp nhau để đạt áp suất làm việc cao với hiệu suất năng lượng tối ưu. Kết quả đo rung động tổng thể của máy đạt Vùng A theo tiêu chuẩn ISO 10816-3, xác nhận máy đang vận hành trong điều kiện bình thường, vòng bi đã xảy ra hư hỏng.
Phát hiện bất thường trên vòng bi đầu nén
Mặc dù rung động tổng thể đạt chuẩn, phân tích phổ rung động chuyên sâu (FFT/Envelope Analysis) phát hiện dấu hiệu hỏng viên bi tại cả hai đầu nén.

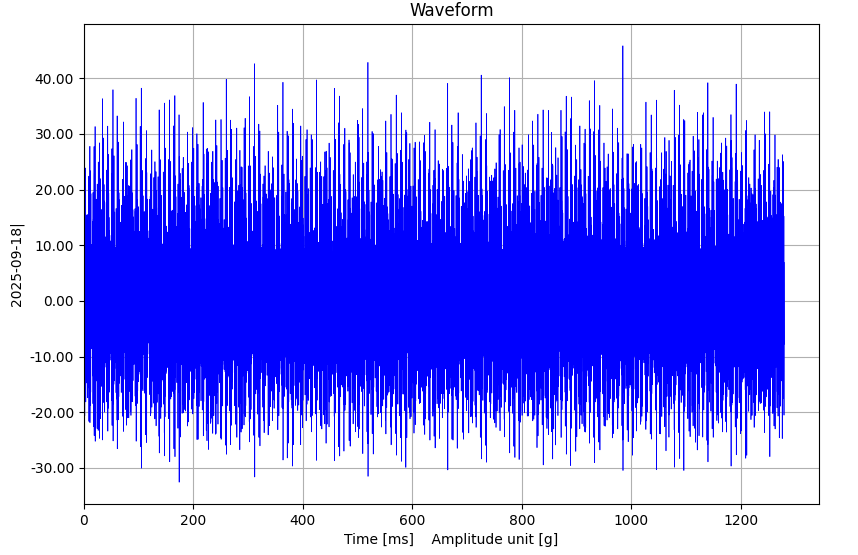

Hình 1: Đồ thị time waveform cho thấy nhiều đỉnh kích thích do va chạm

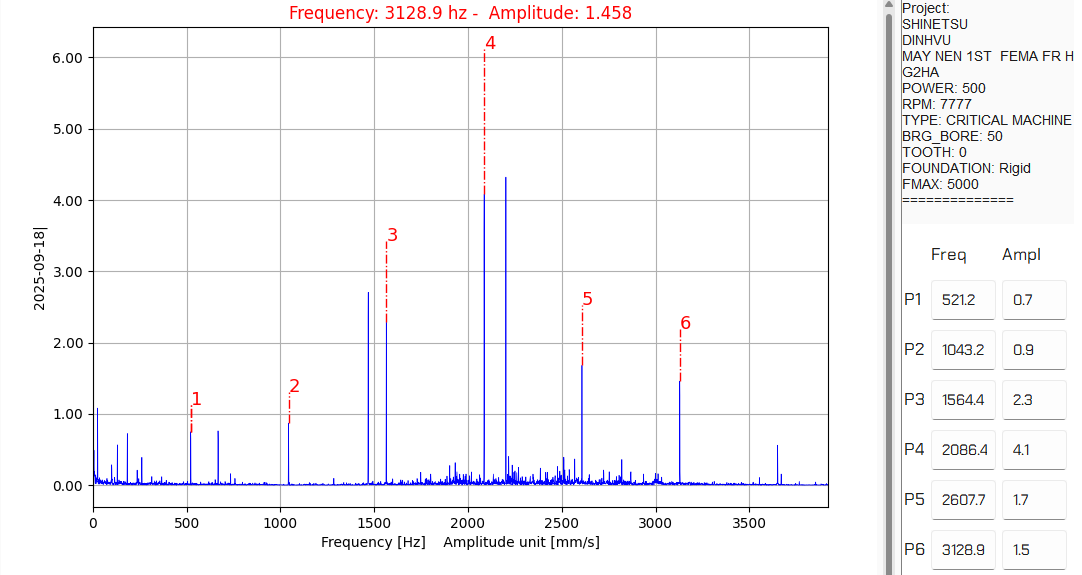

Hình 2: Đồ thị tần số nhiều giải biên 521Hz là tần số hư hỏng viên bi vòng bi QJ310
Tại sao rung động tổng thể đạt chuẩn nhưng vòng bi vẫn hỏng?
Đây là điểm then chốt mà giám sát rung động chuyên sâu giúp phát hiện. Khi vòng bi mới bắt đầu hư hỏng ở giai đoạn sớm, năng lượng của xung hỏng tập trung trong dải tần số cao (thường 2–20 kHz) và biên độ tổng thể chưa đủ lớn để vượt ngưỡng ISO 10816-3. Nếu chỉ đo rung động RMS tổng thể, lỗi này hoàn toàn bị bỏ qua cho đến khi máy hỏng đột ngột.
Phân tích Envelope (Demodulation) và phổ tần số FFT mới có thể bóc tách các tần số đặc trưng BPFO (Ball Pass Frequency Outer race) và BPFI (Ball Pass Frequency Inner race) — dấu hiệu duy nhất của hỏng viên bi giai đoạn đầu.
Khuyến nghị
Tình trạng hiện tại yêu cầu lên kế hoạch thay thế vòng bi cho cả bốn vị trí trong thời gian sớm, ưu tiên trong kỳ bảo dưỡng định kỳ gần nhất. Tiếp tục theo dõi xu hướng (trending) biên độ BPFO/BPFI/BSF mỗi 2–4 tuần để đánh giá tốc độ phát triển của lỗi. Nếu biên độ tăng nhanh và xuất hiện sidebands rõ ràng xung quanh các harmonics, cần dừng máy xử lý ngay.
Bài viết được thực hiện bởi đội ngũ kỹ thuật giám sát tình trạng máy — phân tích rung động theo tiêu chuẩn ISO 10816-3
Thiết bị sử dụng: Máy phân tích rung động Vibration HUB
Cảm biến: AC102-1A độ nhạy 100mV/g
